一、超聲波風速風向傳感器產品簡介

超聲波風速風向傳感器又稱超聲波風速風速儀、二要素氣象儀，是利用超聲波原理來檢測風速風向的一款氣象監測設備，風速風向儀可與立桿支架，采集器，供電系統等組合成氣象站等設備，應用于各種不同的場景，還可擴展監測擦參數。

山東天合環境科技有限公司致力于微型氣象儀研發、生產和銷售，我們擁有完整的生產鏈，實力雄厚的技術團隊和全面的營銷團隊。我們的產品包括超聲波風速風向儀、五要素微氣象儀、六要素微氣象儀和小型自動氣象站等，廣泛應用于氣象監測、城市環境監測、風力發電、航海船舶、航空機場、橋梁隧道等領域。我們的產品遍布全國各地，取得了良好的社會效益和經濟效益。

與傳統的微型氣象儀相比，我們的超聲波風速風向傳感器產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

TH-WQX2型超聲波風速風向傳感器創新性地將風速和風向通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，并通過數字量通訊接口將二項參數一次性輸出給用戶。

超聲波風速風向傳感器產品可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域，而且無需現場維護和校準。

二、超聲波風速風向傳感器產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋。

2、采用發射連續變頻超聲波信號的原理，通過測量相對相位來檢測風速和風向。

3、風速和風向二要素一體式設計，更加便捷。

4、采用先進的傳感技術，實時測量，無啟動風速要求。

5、抗干擾能力強，具有看門狗電路和自動復位功能，保證系統穩定運行。

6、高集成度，無移動部件，零磨損。

7、免維護，無需現場校準。

8、采用ASA工程塑料室外應用，常年不變色，耐腐蝕性強。

9、產品設計輸出信號標配為RS485通訊接口(MODBUS協議)，可選配232、USB、以太網接口，支持數據實時讀取。

10、可選配無線傳輸模塊，最小傳輸間隔1分鐘。

11、探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題。

12、一體式設計，磨損小、使用壽命長、響應速度快。

三、超聲波風速風向傳感器技術參數

1、風速范圍：0～60m/s(精度±0.1m/s)。

2、風向范圍：0～360°(精度±2°)。

3、功率：0.6W。

4、生產企業具有ISO9001質量管理體系認證和計算機軟件注冊證書。

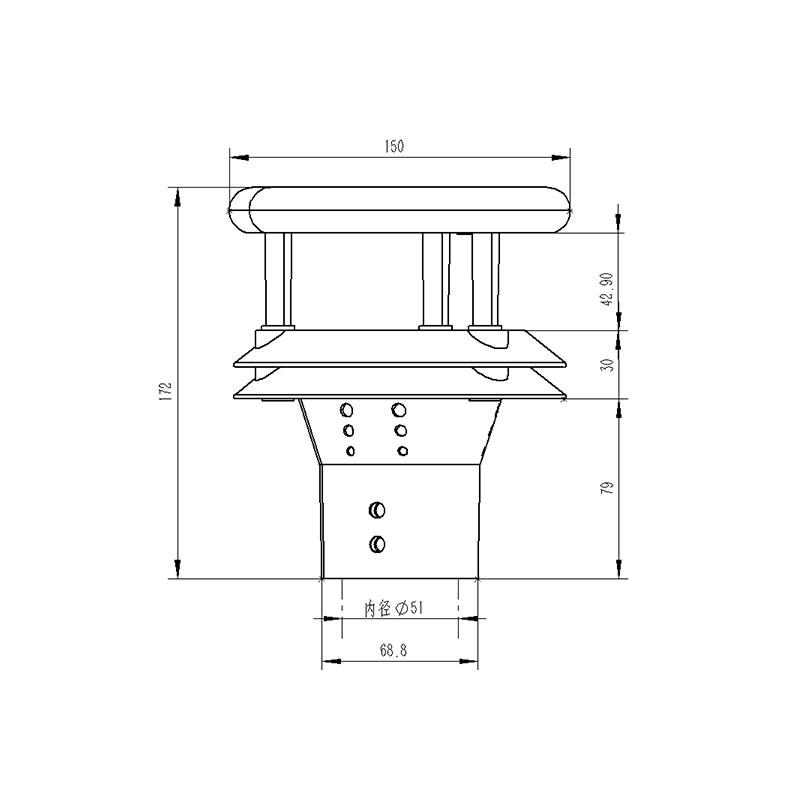

四、超聲波風速風向傳感器產品尺寸圖(見附圖)。

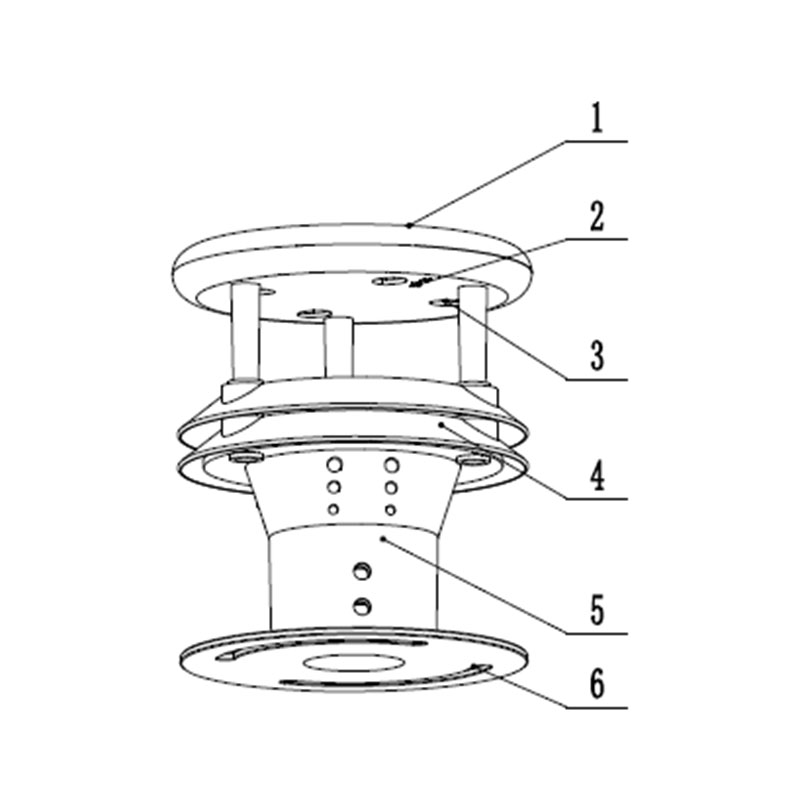

五、超聲波風速風向傳感器產品結構圖

1、控制電路

2、指北箭頭
 3、超聲波探頭
 4、百葉箱
 5、底座
 6、法蘭轉換頭

六、產品接線定義
